flats : rolling & drawing





FLAT SIZES
Width 45.00 - 120.00 mm.
Thickness 6.00 - 20.00 mm.

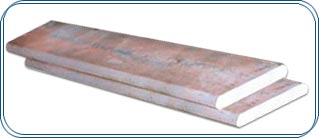

drawing & rolling : thaper ispat



 FLATS

( Weight in kgs per Meter )
Width /Thickness (mm)



กก 6 7 8 9 10 12 13 14 15 16 17 18 19 20
40 mm 1.90 2.20 2.50 2.80 3.10 3.80 4.08 4.40 4.71 5.02 5.34 5.65 5.97 6.28
45 mm 2.10 2.50 2.80 3.20 3.50 4.20 4.59 4.95 5.30 5.65 6.00 6.36 6.71 7.06
50 mm 2.40 2.70 3.10 3.50 3.90 4.70 5.10 5.50 5.89 6.28 6.67 7.06 7.46 7.85
55 mm 2.60 3.00 3.50 3.90 4.30 5.20 5.61 6.04 6.48 6.91 7.34 7.77 8.20 8.63
60 mm 2.80 3.30 3.80 4.20 4.70 5.60 6.12 6.60 7.06 7.54 8.00 8.48 8.95 9.42
63 mm 3.00 3.40 4.00 4.50 4.90 5.90 6.43 6.92 7.42 7.91 8.41 8.90 9.40 9.89
65 mm 3.10 3.60 4.10 4.60 5.10 6.10 6.63 7.14 7.65 8.16 8.68 9.18 9.70 10.20
70 mm 3.30    - 4.40 4.90 5.50 6.60 7.14 7.70 8.24 8.80 9.34 9.89 10.44 10.99
75 mm 3.50    - 4.70 5.30 5.90 7.10 7.65 8.24 8.83 9.42 10.00 10.60 11.19 11.77
80 mm 3.80    - 5.00    - 6.30 7.50 8.16 8.79 9.42 10.05 10.68 11.30 11.93 12.56
90 mm 4.20    - 5.70    - 7.10 8.50 9.18 9.89 10.60 11.30 12.01 12.72 13.42 14.13
100 mm 4.70    - 6.30    - 7.80 9.40 10.20 10.99 11.78 12.56 13.35 14.13 14.91 15.70
110 mm 5.20    - 6.90    - 8.60 10.40 11.22 12.09 12.95 13.82 14.68 15.54 16.40 17.27
120 mm 5.70    - 7.50    - 9.40 11.30 12.25 13.19 14.13 15.07 16.01 16.96 17.90 18.84


Rounds ( weight in kgs per meter )
Diameter (mm.)  110 mm 5.20    - 6.90    - 8.60 10.40 11.22 12.09 12.95 13.82 14.68 15.54 16.40 17.27
Weight (Kg) 120 mm 5.70    - 7.50    - 9.40 11.30 12.25 13.19 14.13 15.07 16.01 16.96 17.90 18.84
